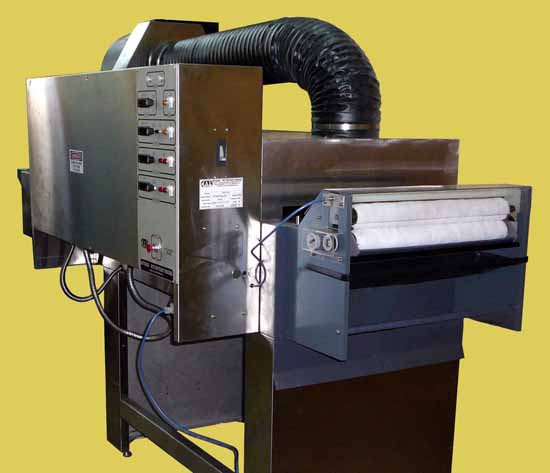

Установка предназначена для оплавления гальванического покрытия олово-свинец
двухсторонних заготовок печатных плат.
Используется предварительный длинноволновый ИК подогрев с последующим коротковолновым ИК оплавлением
с индивидуальным управлением для каждой из сторон.

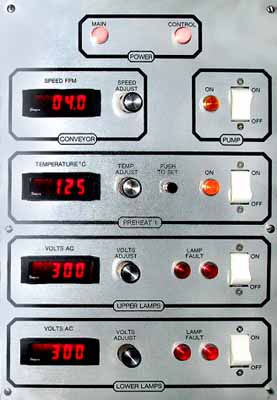

Цифровой контроллер обеспечивает легкость управления и точность регулировки
основных параметров процесса оплавления (температура, мощность излучения, скорость конвейера).

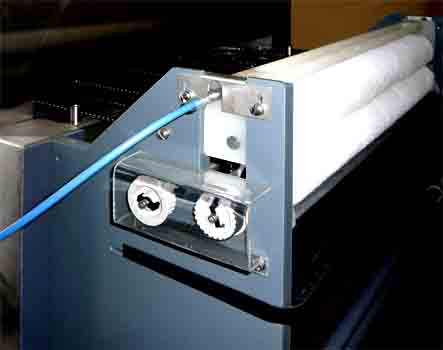

В загрузочной части установки расположен модуль флюсования,

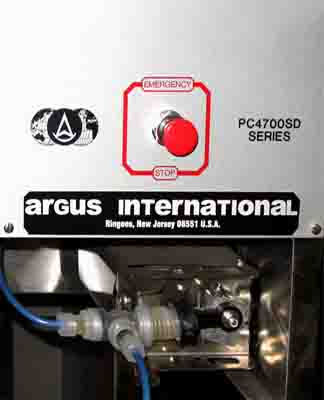

имеющий сильфонный насос подачи флюса.
В состав установки входит:
Модуль флюсования
Модуль предварительного нагрева, длинноволновое ИК излучение
Модуль оплавления, коротковолновое ИК излучение
Модуль охлаждения
Основные технические характеристики
| Наименование модели |
PC4720SD |
PC4730SD |
| Максимальная ширина заготовки, мм |
508 |
762 |
| Количество ламп |
8 сверху + 8 снизу |
12 сверху + 12 снизу |
| Скорость конвейера, м/мин |
0,6 – 6 с шагом 1% |
0,6 – 6 с шагом 1% |
| Вытяжная вентиляция, м3/мин |
42 |
71 |
| Электропитание |
220В, 50Гц, 2500Вт |
220В, 50Гц, 2500Вт |
| Габаритные размеры, мм |
2045х965х1965 |
2045х1244х1965 |
| Вес, кг |
314 |
341 |
Дополнительно может поставляться:
Выходной модуль конвейера длиной 610мм, используемый для охлаждения заготовки
и визуального контроля качества оплавления
Специально, для оплавления заготовок многослойных печатных плат Argus International
выпускает установку PC4800.
