Установка горячего лужения и выравнивания припоя (HAL)

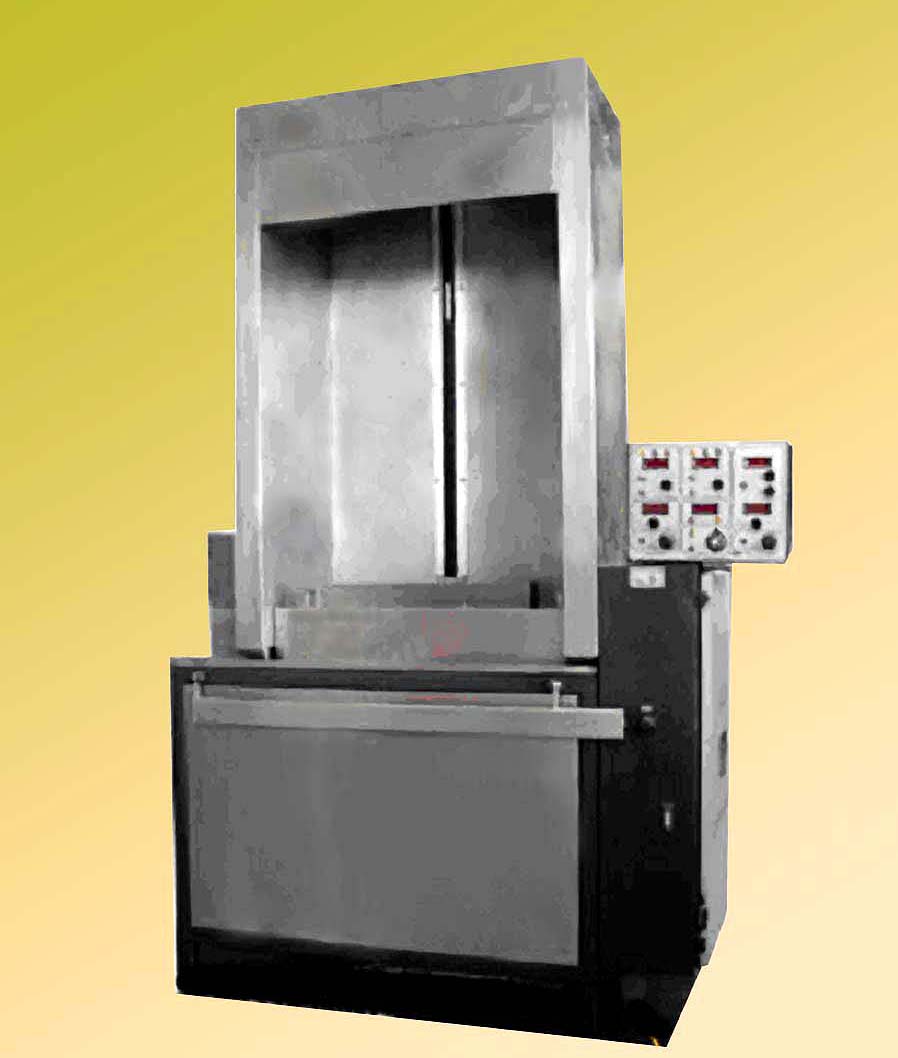

     Установка HAL-5224 американской фирмы Argus International используется для нанесения припоя на контактные площадки и металлизированные отверстия двухсторонних печатных плат методом вертикального погружения заготовки в расплавленный припой.
     Установка выполнена из нержавеющей стали, имеет ванну с расплавленным припоем, устройство крепления печатных плат, привод погружения и извлечения из ванны, двухсторонний воздушный нож для удаления излишков припоя с поверхности, из отверстий заготовки и выравнивания слоя пропоя по поверхности .

   В состав установки входит:

  • Система микропроцессорного управления
  • Устройство регулирования ширины щели и угла наклона воздушного ножа
  • Система регулирования температуры припоя
  • Пульт управления и педаль запуска цикла лужения
  • Система безопасности оператора
  • Основные технические характеристики:
    Максимальный размер заготовки, мм 610 x 760
    Производительность, цикл/час 200
    Емкость ванны припоя, кг 360
    Давление воздуха, атм 6-8
    Расход воздуха, куб.м/час 150
    Электропитание, B 380 (3-х фазное)
    Производительность вытяжки, куб.м/час 2500
    Габаритные размеры, мм 1600х800х2600
    Вес, кг 925
