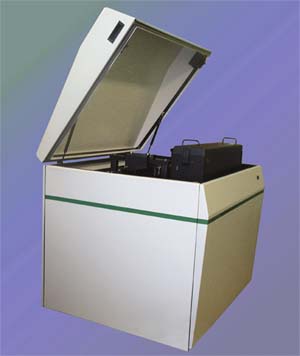

Высокопроизводительный фотоплоттер EQUINOX

     Современный высокопроизводительный фотоплоттер EQUINOX фирмы Escher-Grad представляет собой растровый плоттер имеющий технологию внутреннего барабана. На внутреннюю поверхность неподвижного барабана автоматически подается и закрепляется вакуумом необходимое количество рулонной фотопленки. Изображение на пленке формируется оптической системой, состоящей из точечного лазерного излучателя, расположенного на осевой линии барабана и вращающейся призмы, переносящей луч на поверхность фотопленки.
     Технология внутреннего барабана с вращающейся малоинерционной оптической системой позволяет во много раз ускорить процесс формирования фотошаблона.
     Барабан изготовлен из уникального гранитного композитного материала, имеющего высокую размерную стабильность, сохраняющую геометрические размеры при изменении температуры и влажности.
     PC-компьютер с RIP-процессором, имеющий быстрый SCSI-2 интерфейс связи с установкой, позволяет работать со многими форматами входных CAD/CAM данных.

Особенности установки:

  • высокая производительность, разрешающая способность и точность
  • высокоскоростной шпиндель с подшипниками на воздушной подушке
  • автоматическая загрузка, обрезка и выгрузка пленки
  • использование рулонной фотопленки
  • система дистанционной диагностики через модем
  • возможность полной автоматизации с использованием проявочной машины

    Дополнительно поставляется:

  • стыкуемая с установкой проявочная машина, обеспечивающая полную автоматизацию изготовления фотошаблона

    Основные технические характеристики
    Ширина рулонной фотопленки, мм 356 - 660
    Длина загружаемой фотопленки, мм 635 - 762
    Максимальная область экспонирования, мм 635х762
    Тип фотопленки Рулонная, заряжаемая в кассету
    Толщина фотопленки, мм 0,18
    Скорость вращения оптич. системы, об./мин 24000, 400 линий/сек
    Разрешение, dpi (точек на дюйм) 1000 - 8000
    Точность, мкм 10
    Повторяемость, мкм 5
    Время печати шаблона 762х635 мм (при 4000 dpi), мин 3,5
    Входные форматы Gerber (RS-274D, RS-274X), Postscript, DXF, MDA и другие
    Длина волны лазерного излучения, нм 650 (красный)
    Условия загрузки и выгрузки фотопленки Автоматически
    Вес установки, кг 544
    Электропитание 220 В, 8А, 50 Гц
