Рост-А г.Москва

     Система предназначена для визуального контроля печатных плат в процессе их производства, сборки и ремонта.
    Система построена на основе цифровой видеокамеры с ПЗС матрицей (ССD). Видеокамера расположена на штативе, закрепленном струбциной на рабочем столе. Цветное изображение с высокой разрешающей способностью (470 линий), выводится на VGA-монитор персонального компьютера.
    Плата захвата изображения и программное обеспечение IMXProLITE, входящие в комплект поставки, позволяют осуществлять просмотр, создавать базу сохраненных изображений и проводить измерения геометрических параметров. Два светильника на гибких стойках обеспечивают оптимальную подсветку. Регулировка кратности увеличения осуществляется двумя кнопками на корпусе оптической головки или с помощью кнопок <линза +>, <линза -> в меню программы.

Основные технические характеристики:

Тип видеокамеры	CCD матрица
Поле зрения, макс, мм	220 х 175
Поле зрения, мин, мм	5 х 4
Горизонтальное разрешение	> 470 строк, PAL
Разрешение изображения, пикс.	768 x 576
Глубина цветности	24 бит RGB
Рабочее расстояние по оси Z, мм	240
Видеосигнал	Композитный 1,0 Vpp
Cистема фокусировки	Автофокус
Плата захвата изображения	RGB 8:8:8 бит (24 бита)
Тип кронштейна	Шарнирное соединение
Максимальный вылет кронштейна, м>	1,2
Перемещение по оси Z, мм	300
Степень подвижности кронштейна	5
Освещение	2 галогенные лампы по 5W, на гибких стойках
Потребляемая мощность, Вт	8 -18 W в зависимости от освещения
Применение	Лабораторное, промышленное производство

Дополнительное оборудование:

Поляризационный фильтр;

Линза для крупного плана 4 кратная;

Лазерный целеуказатель;

Персональный компьютер;

Программное обеспечение IMXPro;

Световая панель для просмотра фотошаблонов. =======================================================

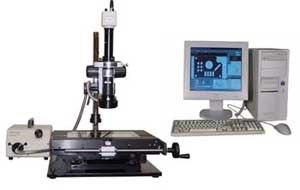

Система визуального контроля - VIDEOSCOPE

Система предназначена для визуального контроля печатных плат в процессе их производства, сборки и ремонта. Система VIDEOSCOPE построена на основе цифровой видеокамеры с ПЗС матрицей (ССD). Видеокамера расположена на штативе, закрепленном на рабочем столе. Цветное изображение с высокой разрешающей способностью (480 линий), выводится на 14'' цветной видеомонитор. Кольцевая бестеневая оптико-волоконная лампа обеспечивает оптимальную подсветку.

Система VIDEOSCOPE выпускается в двух вариантах :

Система с 14'' видеомонитором - VS2;

Система с контроллером для подключения к компьютеру - VSF.

Модификация системы с контроллером для подключения к компьютеру позволяет не только просматривать, но и сохранять видеоизображение.

Основные технические характеристики:

Размер рабочего стола, мм	380 х 380
Рабочее расстояние, мм	107
Метод формирования изображения	ПЗС-матрица
Формат ПЗС-матрицы, дюйм	1/3
Стандартное увеличение на 14" мониторе, крат	13 - 81
Поле зрения, мм	4 - 28
Минимальное / максимальное увеличение, крат	4 / 1080

В базовый комплект установки входит:

Рабочий стол со штативом;

Цветная видеокамера высокого разрешения (на основе ПЗС матрицы);

Вариообъектив с ручным управлением;

Кольцевая бестеневая оптоволоконная подсветка с блоком питания.

Дополнительное оборудование:

Подвижный координатный стол с ручным управлением по двум осям;

Видеосистема с большим увеличением (до 1080-х). =======================================================

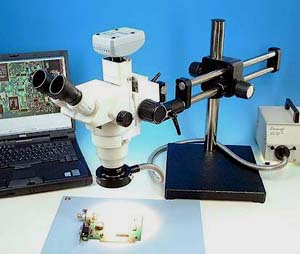

Стереоскопический бинокулярный микроскоп SSZ

     Компактные и легкие биноукулярные стереомикроскопы серии SSZ обеспечивают чистое, высококонтрастное изображение исследуемых объектов, обладают высоким разрешением и легкостью в эксплутации. Большое разнообразие штативов для отраженного и проходящего света, держателей и рычагов позволяет сформировать базовую часть микроскопа в соответствии с задачами пользователя.
    28 моделей стереомикроскопов серии SSZ позволяют выбрать модель, оптимально отвечающую поставленным целям.

    Модель SSZ 25x0,5 имеет следующие характеристики :

Размер поля зрения - 44 - 6 мм

Рабочее расстояние - 177 мм

Кратность увеличения - 6,5 : 1

Минимальное/ Максимальное увеличение - 8,4 / 56,3

В базовый комплект установки входит:

Базовая часть с наклоном тубуса 45 град;

Рабочий стол со стойкой и двойной горизонтальной штангой на шариковых опорах;

Держатель микроскопа с ручкой фокусировки;

Вариообъектив с ручным управлением;

Кольцевая безтеневая оптоволоконная подсветка с гибким световодом;

Блок питания оптоволоконной подсветки 150 Вт. ======================================================= Системы визуального контроля

Для визуального контроля печатных плат используются линзы или линзы с подсветкой. Как правило, эти линзы имеют кратность увеличения 1,75х (3 диоптрии), но используются и линзы с 10х увеличением.
Для осмотра металлизированных отверстий или контроля качества очистки стенок отверстий многослойных печатных плат от следов смолы используются более мощные оптические системы с кратностью увеличения от 50х до 500х.

Оптическая система JF-30 TEB

Оптическая система состоит из 13 см оптической линзы и круглой бестеневой лампы;

Кратность увеличения 1,75x;

Длина штатива 83 см;

Преобразователь напряжения в корпусе штатива.

Оптическая система JF-22 CB

Оптическая система состоит из 13 см оптической линзы и круглой бестеневой лампы;

Кратность увеличения 1,75x;

Длина штатива 102 см; =======================================================

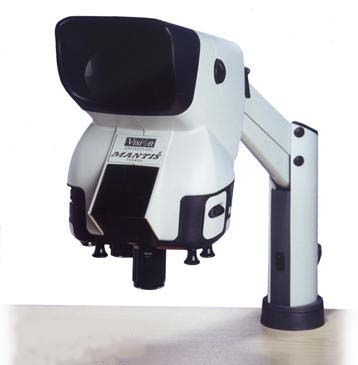

Система визуального контроля - Mantis

    Безокулярный стереомикроскоп предназначен для визуального контроля печатных плат в процессе их сборки и ремонта.
    Рабочее место на основе системы MANTIS отвечает всем требованиям эргономики, уменьшает усталость работника в процессе работы, повышает его производительность за счет снижения напряжения зрения и уменьшения утомляемости глаз. Стереоизображение с высокой разрешающей способностью, большая глубина резкости, оптимальная цветопередача и хорошо регулируемое освещение обеспечивают более эффективное проведение работ. Эффективность системы сохраняется при работе в очках или с контактными линзами.
    Пользователю доступны 5 объективов с различной степенью увеличения (х2; х4; х6; х8; х10), два из которых постоянно находятся на турели и могут быть выбраны простым переключением рычага. Для работы в условиях сильного загрязнения, например, при пайке, к объективам прилагаются защитные прозрачные фильтры. Применение сменного патрона с влагопоглотителем препятствует запотеванию оптической системы прибора.
    В базовый состав прибора входят два объектива (х2, х4).

Система MANTIS выпускается в двух вариантах :

Mantis FX - настольный с нижней подсветкой для работы на просвет;

Mantis - настольный с крепежом на рабочий стол с помощью струбцины.

Кратность увеличения	2x	4x	6x	8x	10x
Рабочее расстояние, мм	171	86	55	41	41
Глубина резкости, мм	25	11	5	3	2,5
Поле зрения, мм	56	28	20	15	12
